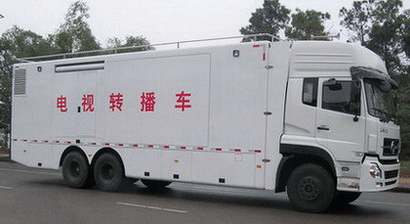

电视转播车

         在广播电视行业内,电视转播车就是移动的广播电视台,作为广电行业重大技术设施之一,涵盖了从采集、制作、传输、播出及制造工艺等多方面的设备和技术,在突发新闻事件报道、实时现场信号采集、各种外场综艺演出、重大活动、大型体育赛事转播等方面发挥着无可替代的作用。电视转播车的建设是一个媒体机构技术、综合实力的集中体现,涉及到较长时期的实用性、安全性、可靠性,必然要把握需求与投入、考虑性能价格比,因此准确的定位及精细的技术认证以及对集成商的选择是非常重要的。

  从用户使用的功能方面看主要有新闻事件报道、电子新闻采集ENG、卫星新闻采集DSNG、广播电视信号制作等。从国际上看,转播车朝着大小两个方向发展。两种类型的转播车在车体结构上区别较大。为了追求灵活性,小型ENG转播车通常采用性能优秀的小型箱式货车或小型房车进行改装。这类车的底盘通常具有良好的行驶和减震性能,但车内空间均非常狭小。为了充分利用空间,通常不在车内进行大的改动,仅根据车内结构,灵活摆放机柜。通过精心设计及选用小巧的设备,这些小型的转播车也可以装备两三个转播讯道,适合应用于小型新闻转播。大型转播车在车体空间上则有很大的发挥余地,其车体结构通常分为卡车式和拖挂式两种。卡车式结构转播车通常是以大型货车底盘为基础进行改装,但按照国内现有车辆标准的规定,货车底盘的改装车全车最大重量不能超过15t,全车最大长度不能超过12m;同时受底盘结构的影响,该种车辆的下围可用空间有限,最多可容纳8讯道的转播设备。与货车相比,拖挂式结构的转播车在改装上具有许多方便之处。拖车在载重量和长度方面的限制较小,不算拖车的动力车头,拖板长度可以达到15m,载重量可以达到20t以上。

    视频系统主要设备包括:

(1)数字切换台 切换台是演播室的核心设备。
   切换台的数字化是演播室数字化的关键所在。目前,数字切换台无论在外观、操作还是内部框架结构上,均与传统的模拟切换台相似,不同之处在于:切换台和计算机技术相结合起来,实现了联网操作。其输入的SDI接口不再与控制面板按钮一一对应,而是由菜单设置其对应关系;输入的视频信号与键信号也不再区分,可接入任一路SDI 输入口。数字切换台具有强大的设置菜单,可对制式、格式、宽高比、各种键及特技等在内的几乎所有参数进行设置。
    目前,各种大、中、小型的数字切换台和特技机有很多种,SONY的DVS系列、PHILIPS的DD系列、泰克公司的GVG系列、THOMSOM的TTV系列,还有UTAH、ABEKAS、SNELL等公司都纷纷推出各自的产品,切换台的选型不仅要考虑演播室的节目制作类别和容量,还应考虑后期节目制作功能的兼顾,以充分发挥作用。

(2)摄像机
   摄像机是前期信号的采集设备,在视频系统中占有很重要的位置。目前,市场可供选择的数字摄像机型号很多,各大厂家高级摄像机都采用12bit模数转换,在信号处理上采用16bit以上的数据处理,保证了更精确的伽马、拐点、轮廓校正。另外,演播室摄像机所用电缆长度最好不超过200m,超过时应用光纤,接插件要采用镀金措施,防止辐射。摄像机质量直接决定演播室的节目技术质量,因此,需慎重考虑性能、价格和需求。

(3)视频记录设备
   目前,对于串行分量数字演播室可供选择的广播级录像机有D1、D5和BETACAM DVW系列的产品。在数字演播室中,考虑到节目制作的质量以及原有大量BETACAM SP格式节目素材的直接利用,应该首选BETACAM DVW系列的录像机。近年来推出的DVCAM、DVCPRO、DIGITAL–S、BETACAM–SX等都是数字分量记录格式,但互不兼容。它们都是进行码率压缩后将数字信号记录到磁带上,这在进行简单的节目编辑和复制时,进行多次D/A、A/D变换后,信号的质量会下降,因此比较适用于新闻节目的制作。在专业数字演播室中,BETACAM DVW应作为首选。

(4)数字矩阵
   随着演播室功能的增多,数字矩阵逐渐在演播室得到应用,系统中使用矩阵的目的在于:扩展切换台有限输入通道;根据节目制作需要改变监视屏上监视器的信号排布;记录设备输入源的选择;摄象机返送源的选择;提供紧急备路输出通道;为整个系统进一步扩展提供选择。

(5)数字串行设备
   数字串行设备指串接在数字电路中,对数字信号进行变换和存储的设备,包括A/D、D/A、数字信号帧同步机、数字台标发生器、数字视频分配器等。由于大规模集成电路的采用,数字串行设备的体积比相应模拟设备大为减小,通常只是一块电路板。
虽然数字串行设备并非数字演播室的核心设备,但它通常串接在系统的输入输出端口处,直接一向到系统与外部时基及相位关系,也在很大程度上影响到经各种变换后信号的技术指标。

    转播车音频系统主要由:音频信号输入部分( 信号输入所需传输设备、信号分配设备),音频信号控制与调整部分( 调音台、音频周边设备),音频信号输出部分( 监听、外接口板、微波、送给录像机的不同输入、加嵌器、下边换器),音频系统的同步( 系 统本身的同步设备、与视频相关的同步设备) 组成。

 相关案例:
兵团电视台电视直播车
中国电信小型卫星车
湖北传输卫星转播车
